低位相ノイズと短いセトリング タイムを考慮した設計により、最高のパフォーマンスと信頼性の高い発振源を提供します。

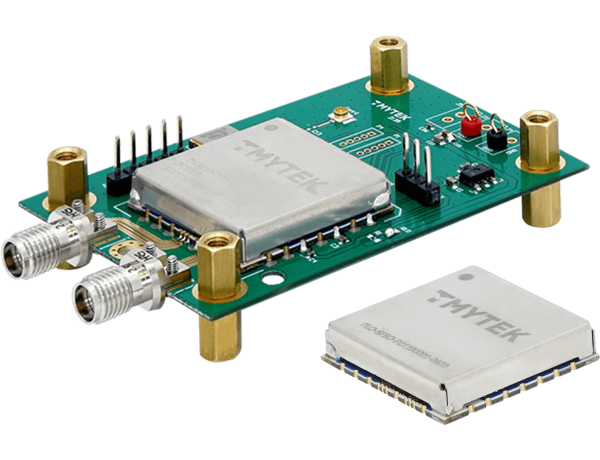

位相同期発振器(PLO)

2週間以内に納品! プロトタイピングと評価を迅速に

広帯域、低位相ノイズ

TMYTEKの位相同期発振器を選ぶ理由?

ハイパフォーマンス

低位相ノイズと短いセトリングタイムを考慮した設計により、最高のパフォーマンスと信頼性の高い発振源を提供します。

短納期

NREやMOQ(最低発注数)はありません。SMTモジュールと評価ボードは2週間以内にお届けします!

再利用可能

複数周波数(MF)位相同期発振器(PLLシンセサイザー)は、最大32の周波数を選択することができ、RFエンジニアがあらゆるデザインにモジュールを適合させるのに役立ちます。

5G ミリ波が登場!

  • 28 GHzのLOソースが登場!
  • 単周波(SF)出力は、お客様の要望に応じた正確な単周波を出力します。
  • MF(Multiple Frequency)は、あらかじめ設定された最大32の周波数をデジタルで選択することができます。

仕様

TMYTEKの位相同期発振器(PLLシンセサイザー)は、あらゆるRFフロントエンドシステムに適した設定済みのソースです。優れた位相ノイズ性能、広帯域のカバー及び優れた柔軟性を特徴としています。10~250 MHzの基準クロック付きSMTモジュール、評価ボードおよびコネクタ付きモジュールの3種類のパッケージをご用意しています。

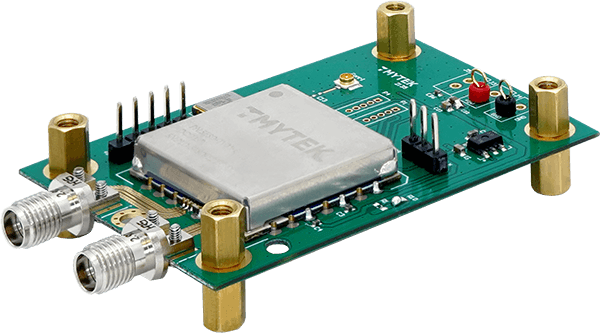

TMYTEK SMT ModuleTMYTEK EVA Board, evaluation boardTMYTEK connectorized module
TV versionPort A1.925 GHz to 8 GHz / +2 to +8 dBm1.925 GHz to 8 GHz / +2 to +8 dBm16 GHz to 32 GHz / +8 to +10 dBm
Port B7.7 to 16 GHz / -1 to +5 dBm7.7 to 16 GHz / -1 to +5 dBm
JF VersionPort A180 MHz to 18 GHz / -4 to +8 dBm180 MHz to 18 GHz / -4 to +8 dBm---
Port B180 MHz to 18 GHz / -4 to +8 dBm180 MHz to 18 GHz / -4 to +8 dBm
Dimension (mm)25.4 x 25.4 x 5.543.9 x 65103.5 x 85.1 x 26

パフォーマンス

SSB Phase Noise at Carrier Frequency of 6GHz and 12GHz

応用分野

衛星通信分野ではKa、Ku帯の通信が盛んに行なわれていて、TMYTEKの位相同期発振器はこれらの帯域に対応しています。
衛星通信
衛星通信分野ではKa、Ku帯の通信が盛んに行なわれていて、TMYTEKの位相同期発振器はこれらの帯域に対応しています。
28 GHzは5G規格のキャリアとして3GPPが発表しています。Band2、Band3の位相同期発振器は、まさにその目的に適しています。

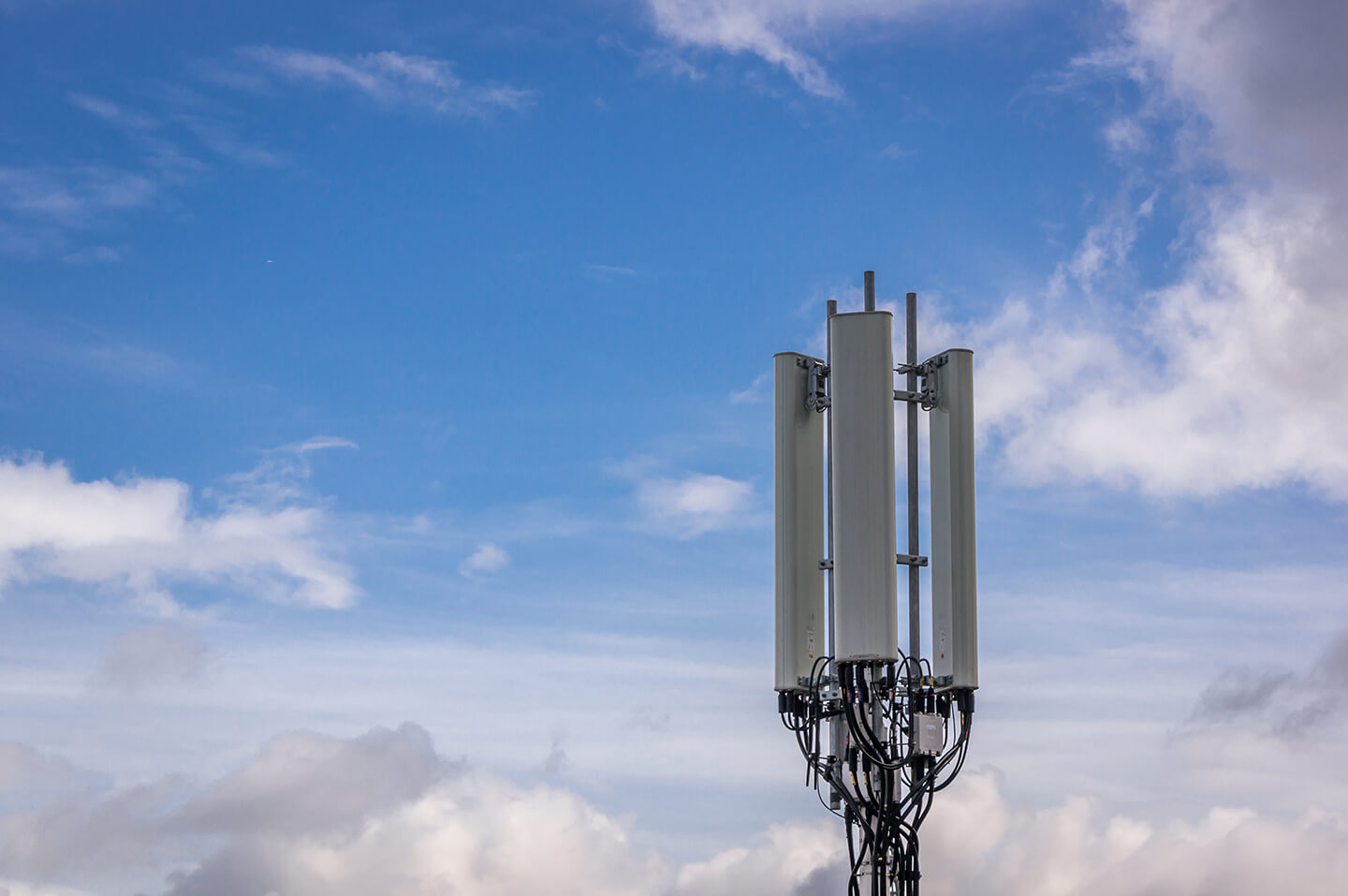

5G インフラ
28 GHzは5G規格のキャリアとして3GPPが発表しています。Band2、Band3の位相同期発振器は、まさにその目的に適しています。
スペクトラムアナライザ・ネットワーク アナライザおよびカスタマイズされた試験装置には、優れた位相同期発振器が必要です。

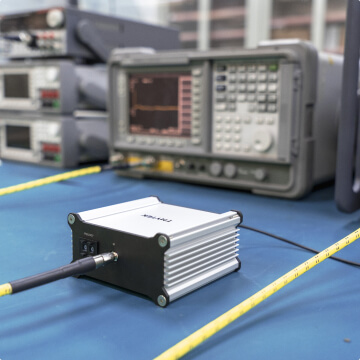

計器
スペクトラムアナライザ・ネットワーク アナライザおよびカスタマイズされた試験装置には、優れた位相同期発振器が必要です。

使用例:位相差計算によるプラズマ密度測定

プラズマのマイクロ波反射特性から、その密度は位相差によって計算されます。そして、マイクロ波信号源は測定を成功させるために重要な役割を果たします。

この実験はマイクロ波干渉計と呼ばれ、28 GHz信号源(PLO)、パワースプリッター、アンプ、ホーンアンテナ、BB Boardなど、TMYTEKの多数の重要なコンポーネントで構成されています。

この技術は、PLOからの28 GHz信号を2つの経路に分離することで機能します。最初の経路では、信号はパワースプリッターとアンプを通り、IQミキサーのLOポートに入ります。第2の経路では、信号はプラズマと相互作用した後、電力分割器と増幅器を経由してIQミキサーのRFポートに送られます。ホーンアンテナはプラズマからの反射信号を受信し、BBoardを使って位相を調整します。補正された信号はIQミキサーに送られ、2つの28GHz信号の位相差を計算します。

この位相情報により、プラズマの密度や特性を計算することができ、さまざまなアプリケーションでプラズマの挙動に関する有用な洞察を得ることができます。

使用例:通信リンク予算評価

5G ミリ波開発キットは、5G ミリ波ビームフォーミングに焦点を当てた様々な研究開発のための多用途ツールです。

さらに、このキットは、レシーバでの受信パワーダイナミクスを理解する上で不可欠なプロセスであるリンクバジェットの評価にも役立ちます。リンクバジェットは、通信チェーン全体のゲインとロスを計算し、ターゲット距離とレシーバー感度に基づくシステム設計を支援します。

安定した低位相ノイズの28 GHz信号源を利用するPLOは、5G FR2ビームフォーマーへの信号供給において重要な役割を果たします。5Gのミリ波を受信するCoCoアンテナは、ビームフォーマーからの送信電力のモニタリングを可能にします。このアプローチは、5G NRにおけるビームフォーミング理論とその実用的な応用に関する確実な理解を促進するように設計されています。TMYTEKは、シームレスな統合に不可欠なすべてのRFフロントエンド・コンポーネントを搭載した包括的な開発者キットを提供しています。

情報と資料

よくある質問

位相ノイズはどのような仕様ですか?
TMYTEKの位相同期発振器は、設計者に強力なRFビルディングブロックを提供するため、低位相ノイズで慎重に設計されています。3バンドの代表的な位相ノイズを掲載しています。詳しくはデータシートをご覧ください。
バンド1(6 GHz):-92.5 dBc/Hz@100 kHz オフセット。
バンド2(24 GHz):-89.2 dBc/Hz@100 kHz オフセット。
バンド3(32 GHz):-77.5 dBc/Hz@100 kHz オフセット。
1.925〜45GHzを1台でカバーしますか?
最高のパフォーマンスを得るために、3つの異なる帯域で分離しています。
バンド1:1.925~16 GHz
バンド2:16~32 GHz
バンド3:32 GHz~45 GHz
コアモジュールへの電源供給はどのように実装するのですか?
バンド1の位相同期発信器のデータシートをご参照下さい。モジュール電源として12番ピンを5V、23番ピンを3.3Vで接続する必要があります。
中国への発送は可能ですか?
もちろんです! 私たちは製品を全世界に出荷します!
デジタル制御をどのように実現しますか?
バンド1のデータシートを参照すると、コントロールピンは17、18、19、20、21です。コントロールピンを0または1にすることで、周波数を制御することができます。
セトリング タイム(ロック タイム)は何秒ですか?
セトリング タイムは90 μsです。
周波数変化の最小ステップは?
最小周波数ステップは1 MHzです。それ以下のステップについては、お客様のご要望に応じてカスタマイズします。
位相同期発振器の出力電力レベルは?
3バンドの出力電力は以下の通りです。
バンド1 ローバンド(1.925~8 GHz):+2~+8 dBm
バンド1 ハイバンド(7.7~16 GHz):-1~+5 dBm
バンド2(16~32 GHz):+10~+15 dBm
バンド3(32〜45 GHz):+12~+18 dBm
出力電力レベルは調整可能ですか?
いいえ。現行モデルでは、出力レベルを固定にしています。
スプリアスや高調波について教えてください。
バンド1 では、スプリアスは40 dBc未満です。2次高調波は20 dBc未満です。
内部基準周波数の性能を教えてください。
内部周波数は100 MHz、±25 ppmです。
外部基準周波数のコアレンジを教えてください。
外部基準周波数は10~800 MHzを推奨します。
