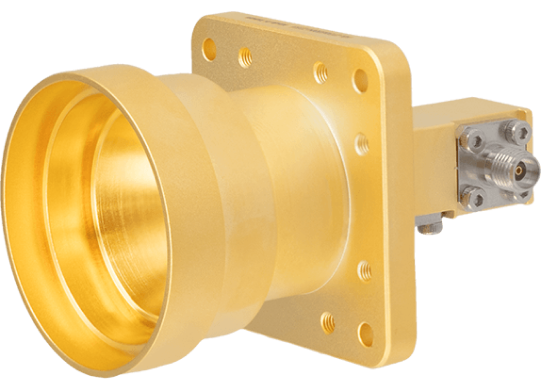

ホーンアンテナ : デュアル偏波, 二重偏波

ホーンアンテナ

デュアル偏波

15〜19 dBi ゲイン、25〜31 GHz

主な機能

  • 動作周波数:25~31 GHz

  • 二重偏波

  • 非常に低いサイド ローブ レベル

  • 高ポート アイソレーションと交差偏波除去

  • コルゲート構造

  • 2.92 mm同軸ケーブルコネクター

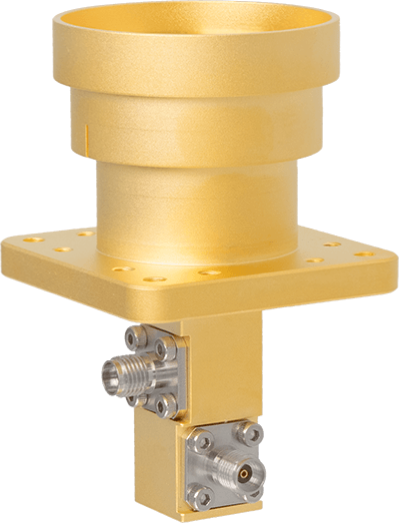

ホーンアンテナ :デュアル偏波。15〜19 dBi ゲイン、25〜31 GHz

なぜTMYTEKのホーンアンテナなのか

二重偏波能力

30 dBの交差偏波識別機能により、垂直偏波と水平偏波の双方に対応。

ワイドバンド設計

25~31 GHzの周波数範囲をサポートし、広帯域評価を実現、35 dBアイソレーション・損失の最適化設計。

高ゲイン性能

17 dBの利得により、信号強度とカバレッジを向上させます。

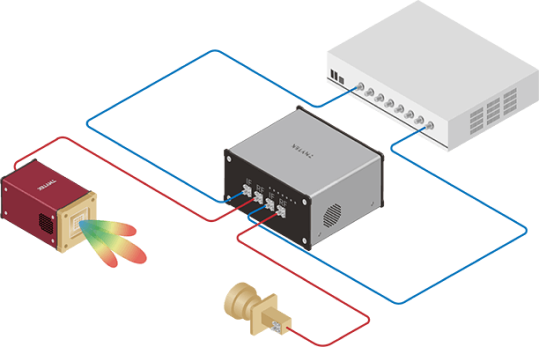

5G/B5G用ホーンアンテナ

TMYTEKのコルゲート ホーン アンテナの周波数範囲は25~31 GHzです。

  • 二重偏波

  • 高ポート アイソレーション

  • 高い交差偏波除去機能

これらの特徴は、サイド ローブレベルが非常に低い5G FR2移動通信やテスト機器用途に最適です。

標準的な2.92 mm同軸コネクタを使用しています。

5G/B5G用ホーンアンテナ

RF仕様

Parameter

Condition

Units

Min

Typ

Max

Frequency

---

GHz

25

28

31

Return Loss

---

dB

---

15

---

Isolation

---

dB

---

35

---

Peak Gain

---

dB

---

17

---

Cross Polarization

---

dB

---

30

---

3dB Beamwidth

---

deg

---

18

---

-

-

-

-

-

-

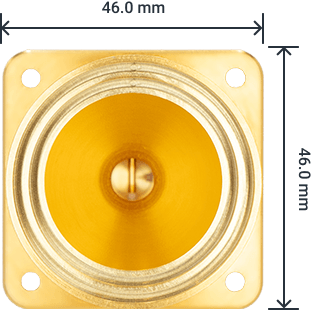

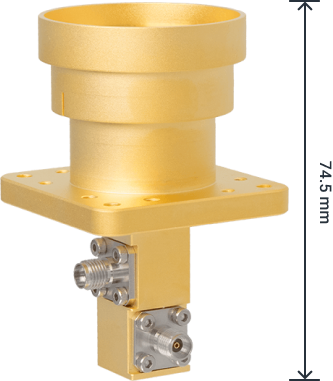

ホーンアンテナの概要

TMYTEK ホーンアンテナ
TMYTEK ホーンアンテナ
TMYTEK ホーンアンテナ

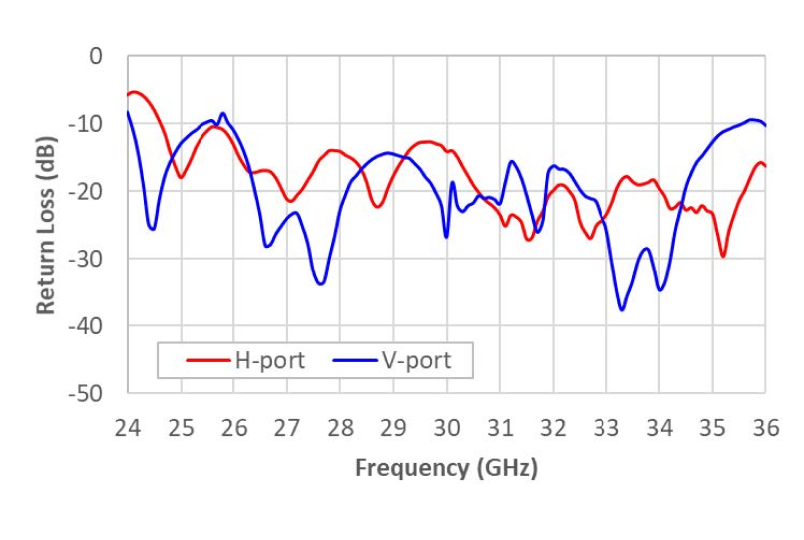

標準的なパフォーマンス

標準的なパフォーマンス

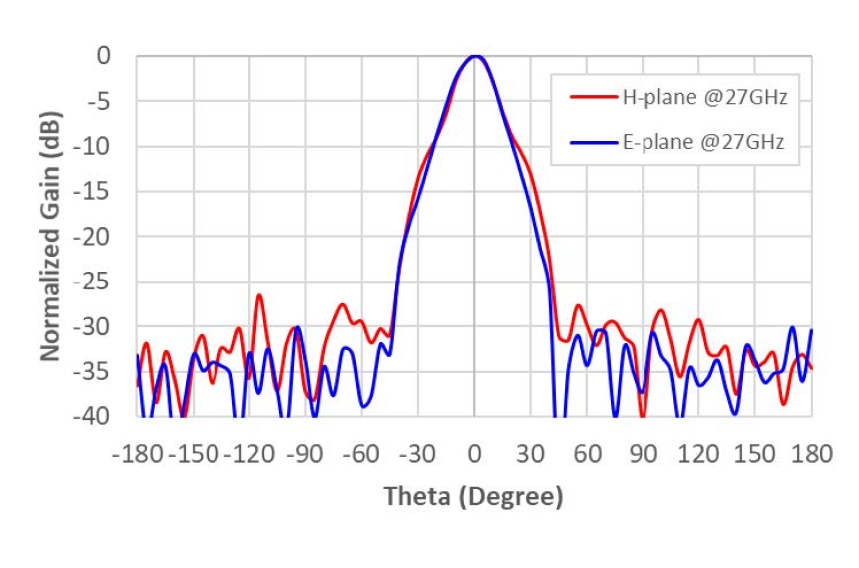

放射パターン

27 GHz
放射パターン 27 GHz

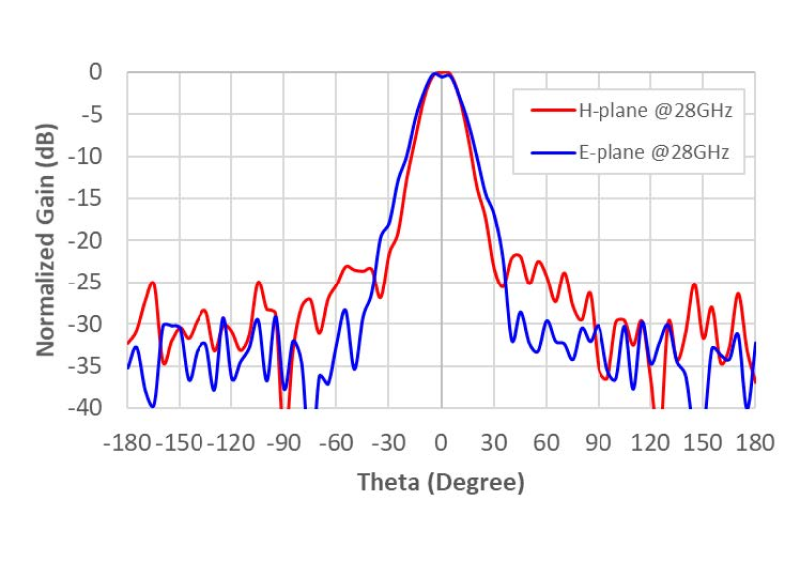

放射パターン

28 GHz
放射パターン 28 GHz
