5G mmWave Developer Kit | Best for 5G mmWave Academics and R&D | TMYTEK

5G ミリ波 開発キット

学術・研究開発(R&D)に最適

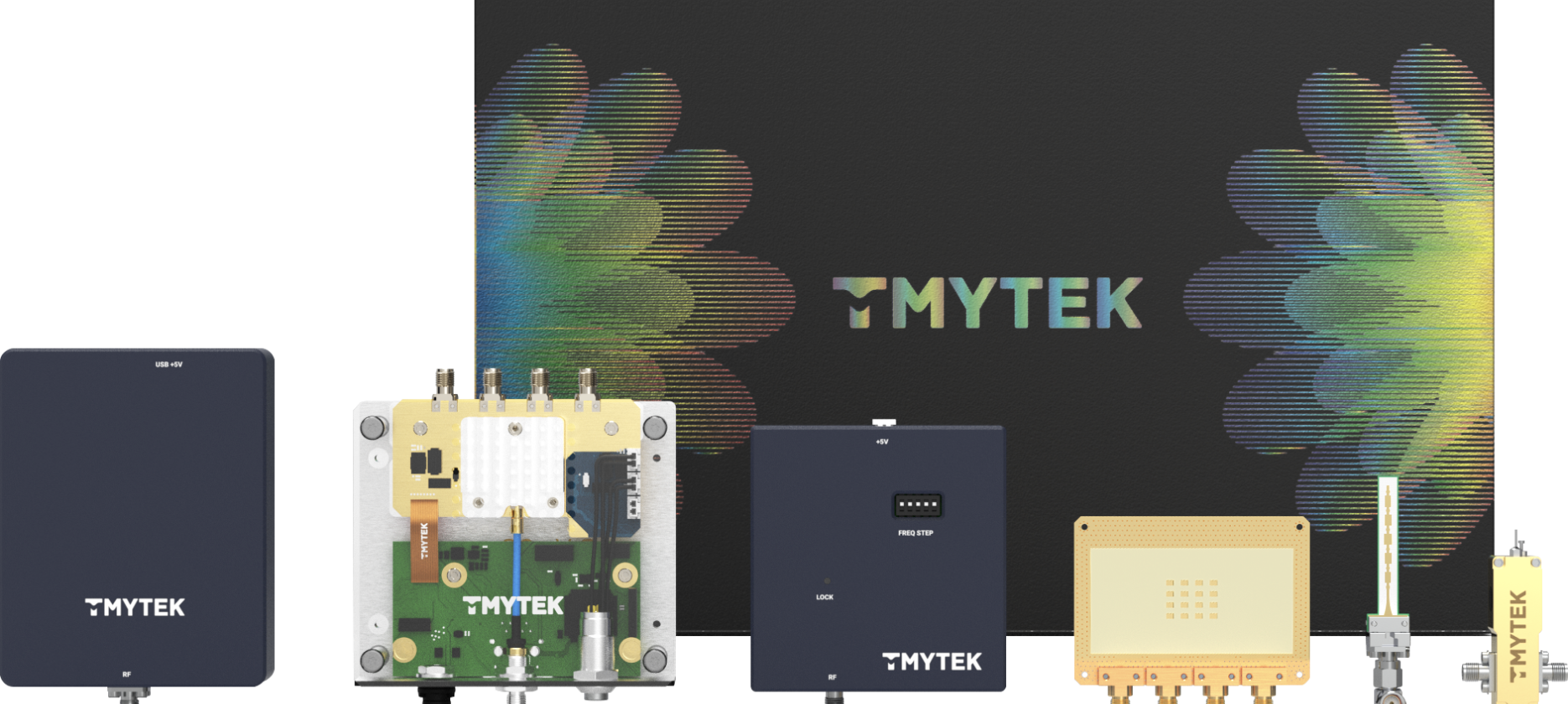

5G mmWave Developer Kit is a comprehensive package includes a 5G FR2 beamformer BBoard, a signal source PLO, 40 GHz RF cables, a power detector, a 28 GHz antenna, array antenna kit, a power combiner, and a pre amplifier.

主な機能と特長

新しいテクノロジーを学ぶ最善の方法は、実際に体験して段階的に操作することです。デベロッパーキットは、ハードウェア、ソフトウェア・アルゴリズム、アレイアンテナを徹底的に評価することができるため、教育・学術用途だけでなく、プロトタイプ開発のための研究開発にも適しています。デベロッパーキットは、世界的に有名な大学や開発センターで採用され、高い評価を得ています。このキットは、ミリ波技術の研究開発に最適なベストプラクティスを提供します。

開発者向け
  • すぐに利用できる完璧なミリ波通信テストベッド
  • フレキシブルなアレイアンテナのテストプラットフォーム
  • プロトタイピングの時間短縮
教育・学術向け
  • ビームフォーミング技術の段階的なコース
  • 手頃な価格で実験に柔軟に対応

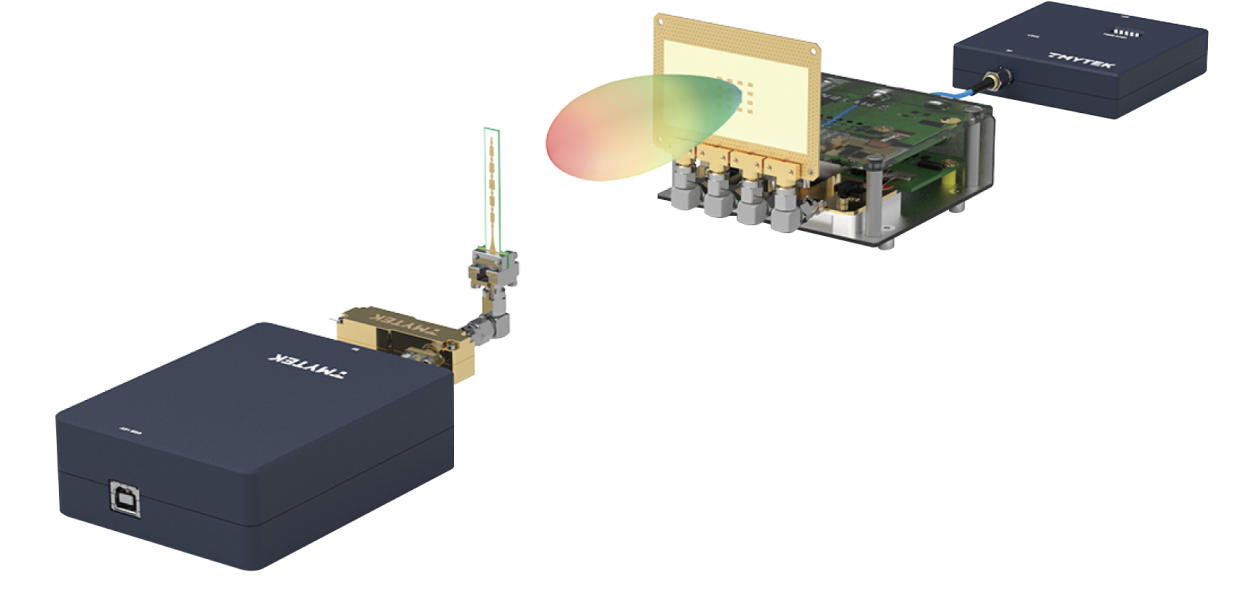

The 5G mmWave Developer Kit can be used for a variety of 5G mmWave beamforming research and development projects. BBoard with AA Kit and PLO can a beam generator that emits beams at mutilple angles. A COCO antenna with a amplifier and a power detector, on the other hand, can receive and detect signals.

世界初のビームフォーミング・ソリューション



5G ミリ波 開発キットは、様々な5G ミリ波ビームフォーミングの研究開発プロジェクトに利用することができます。アレイアンテナのキットとPLOを搭載したBBoardは、複数の角度でビームを放射するビームジェネレータとして動作します。一方、アンプとパワーディテクターを搭載したCoCoアンテナは、信号を受信して検出することができます。

以下の用途に最適な選択

教材の準備

TMYTEKは、ミリ波信号の電波特性を理解するためのビームフォーミングと実験の背後にある原理を教えるために、汎用性の高い5G ミリ波教材とLab Cookbookを作成しました。

通信システムのプロトタ イピング

開発キットは、エンジニアリング専攻の学生が5G通信システムを構築し、機器上でビームフォーミングの結果を観察することができます。

アレイアンテナの検証

開発キットは、アンテナ設計者がビームフォーマーにアンテナをドッキングして設計やプロトタイプを検証するのに役立ちます。必要なすべてのRFコンポーネントを含む包括的なツールキットです。

手頃な価格と時間の節約

5G ミリ波 開発キットは、教授陣の教材作成を容易にし、エンジニアリング専攻の学生はビームフォーミングとミリ波伝搬の基礎を学ぶことができるようになります。

メリットと特徴

メリット特徴
ソフトウェアとハードウェアのオールインワンビームフォーマー、アレイアンテナ、CW電源、パワーディテクター、RFケーブル、パワーコンバイナー、アンプ、他
すぐに使えるビームフォーマー 1×4 RFポート、アレイアンテナ、CoCoアンテナを搭載した5G FR2ビームフォーマー
時間を節約 教授陣の教材作成時間を短縮するLab Cookbook
手頃な価格 手頃な価格で8個以上の高周波部品
柔軟性 2.92 mmコネクターと40 GHz RFケーブルで部品間の接続を実現

教材:RFトレーニングとビームフォーミングの基本



次世代のRFエンジニアを育成するため、開発キットは包括的なミリ波ハードウェアだけでなく、ラボシートのセットも提供しています。

  • ラボシート
  • ラボ1:リンクバジェット
  • ラボ2:チャンネルゲイン
  • ラボ3:建設的/破壊的伝導妨害波
  • ラボ4:建設的/破壊的放射妨害
  • ラボ5:ビームステアリング
  • ラボ6:ビームパターン測定
  • ラボ7:受信機チャンネルゲイン測定
  • ラボ8:受信機の同相実装

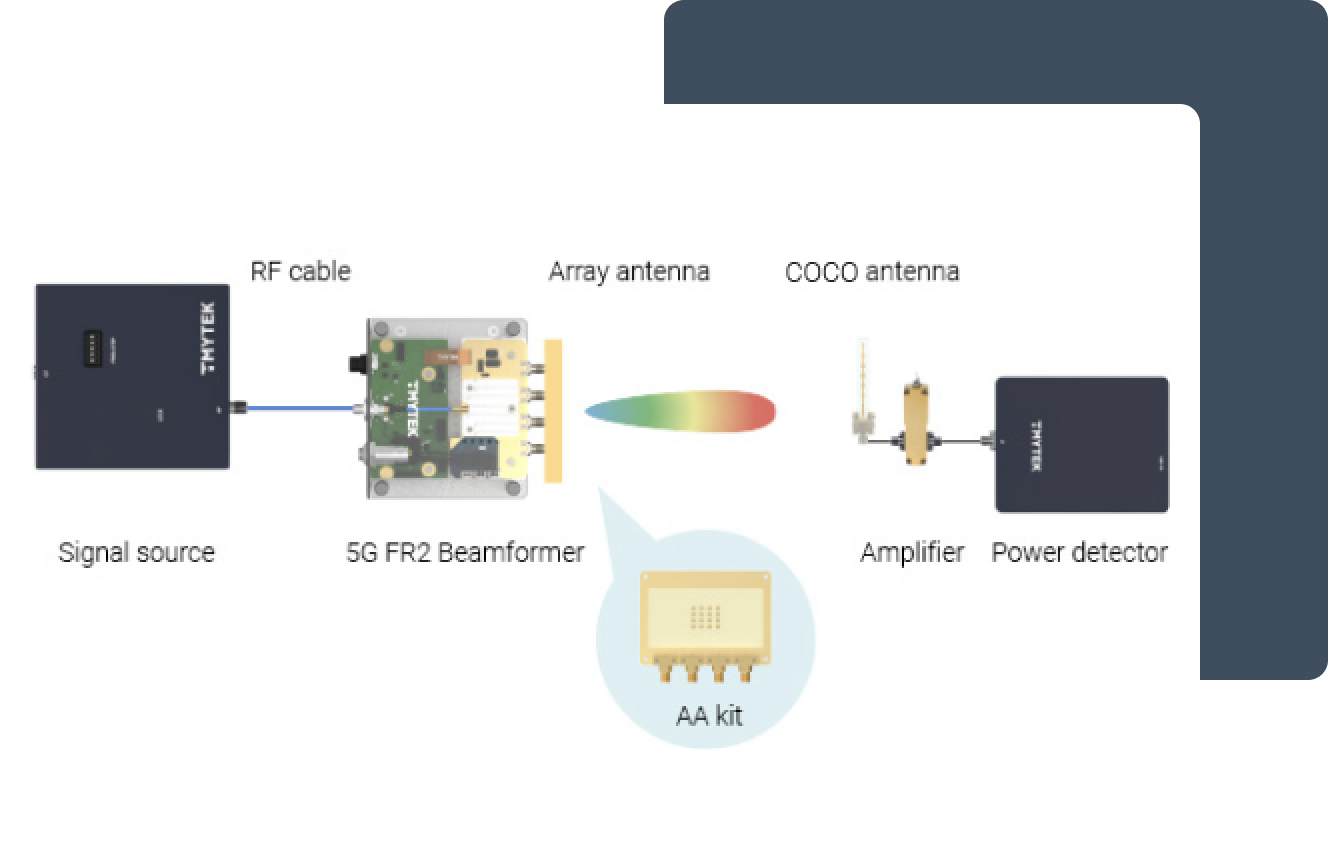

Learn the principles of beamforming: constructive vs destructive interferences. Chart of Conduction with distance vs dBm.
Understand the link budget in a mmWave system and control the gain of each channel on BBoard.

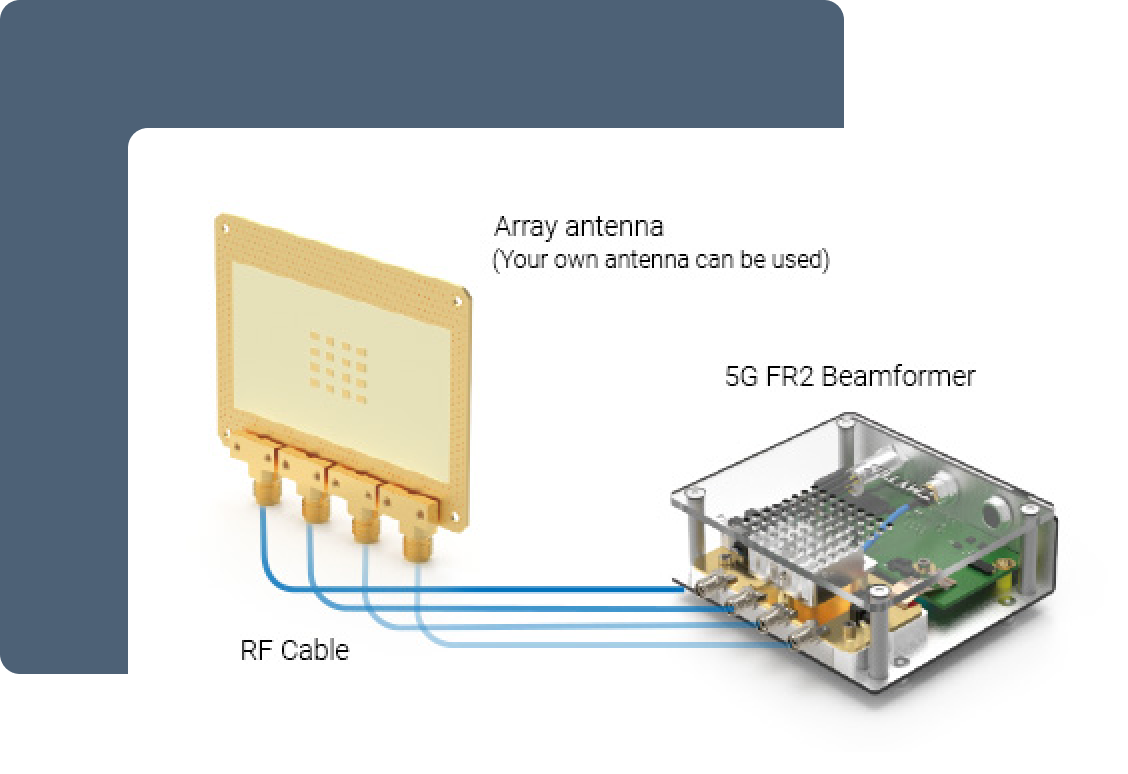

アレイアンテナの検証



アンテナ技術者が自らの設計を検証可能

独立した4つのRFチャンネルを持ち、各チャンネルの位相と振幅を調節してビームを合成

通信システムのプロトタイピング



UD Boxを任意のベースバンド機器と接続することで、開発者や研究者は5Gミリ波通信の研究開発プロジェクトをより多く行うことができます。

  • ほとんどのソフトウェア無線機(SDR)に対応しています。 NI USRP/ザイリンクスFPGA
  • ビームトラッキングアルゴリズムの開発
  • ビームマネジメントの 実装

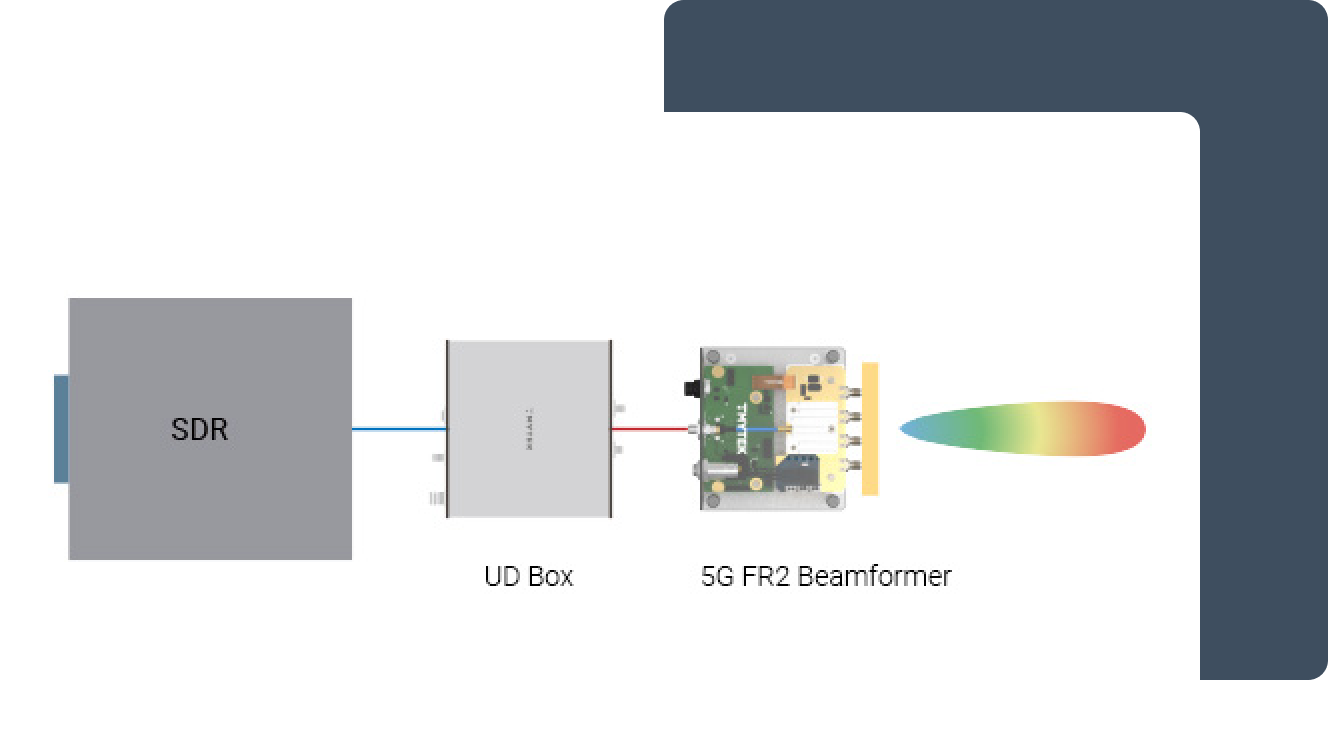

By connecting UD Box with any baseband instruments, developers and researchers can  do more 5G mmWave communication R&D projects!

パッケージ内容

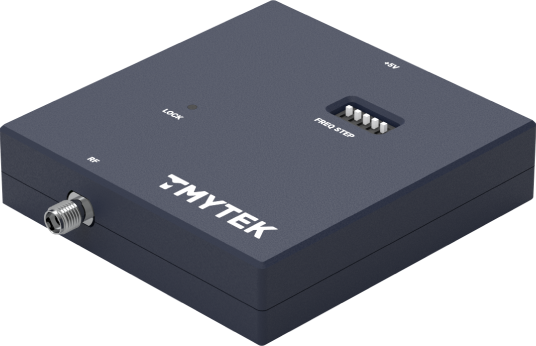

Signal Source - PLO

信号源 – PLO

  1. 周波数:26.5〜29.5GHz
  2. 周波数ステップ:8
  3. 出力:2dBm±3d@28GHz

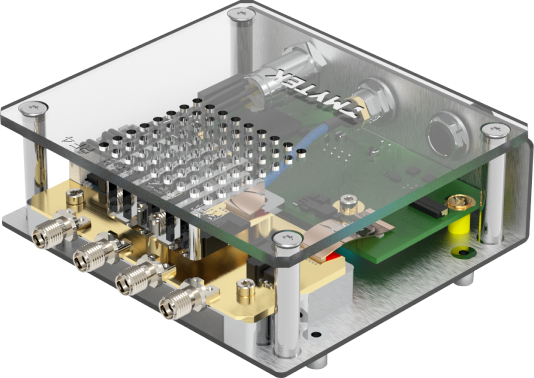

5G FR2 Beamformer - BBoard

5G FR2 ビームフォー マー - BBoard

  1. 周波数:26.5~29.5 GHz
  2. 4つの制御可能なRFチャンネル
  3. ゲインコントロール範囲 -15dB
  4. 最大ゲイン:18 dB Tx

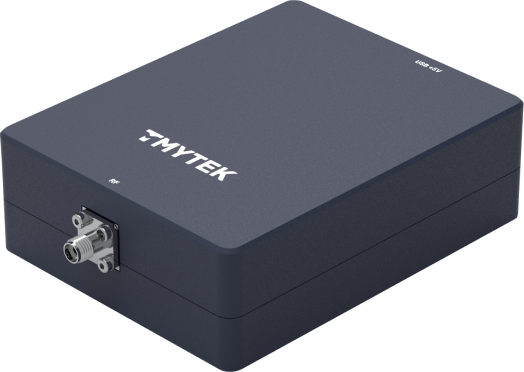

Power Detector

パワーディテクター

  1. 周波数:100 MHz~40 GHz
  2. リニアダイナミックレンジ 35 dB(< ± 1 dB エラー)

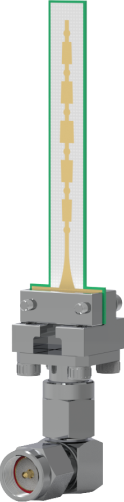

28 GHz CoCo Antenna

28 GHz CoCo アンテナ

  1. 周波数:27~29 GHz
  2. ゲイン:7 dBi @28 GHz
  3. 全方向性 - 水平面での指向性放射(ゲイン変動±1 dB以内)

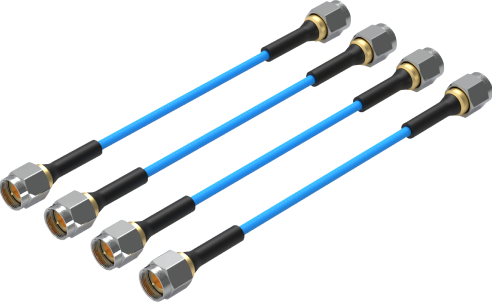

RF Cables

RFケーブル

  1. 最大40 GHzまで対応可能
  2. 低挿入損失

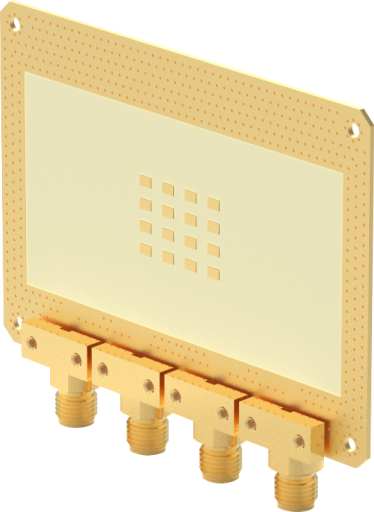

Array Antenna AA Kit

アレイアンテナ キット

  1. 周波数:26.5~29.5 GHz
  2. アンテナゲイン:15 dBi
  3. 4素子

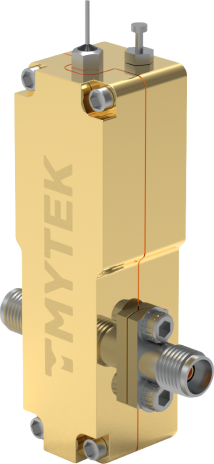

Amplifier

アンプ

  1. 周波数:20〜40 GHz
  2. ゲイン:15 dB
  3. 雑音指数:3.5 dB

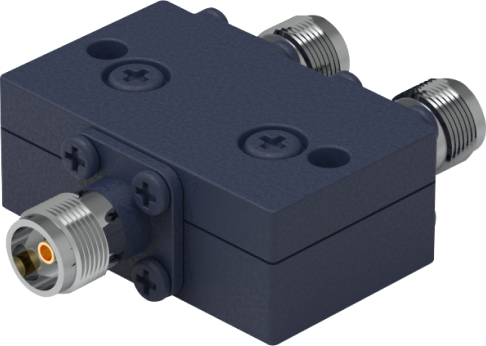

Power Combiner

パワーコンバイナー/スプリッター

  1. 周波数:10〜40 GHz
  2. 挿入損失:最大 1.2 dB
  3. アイソレーション:最大 13 dB

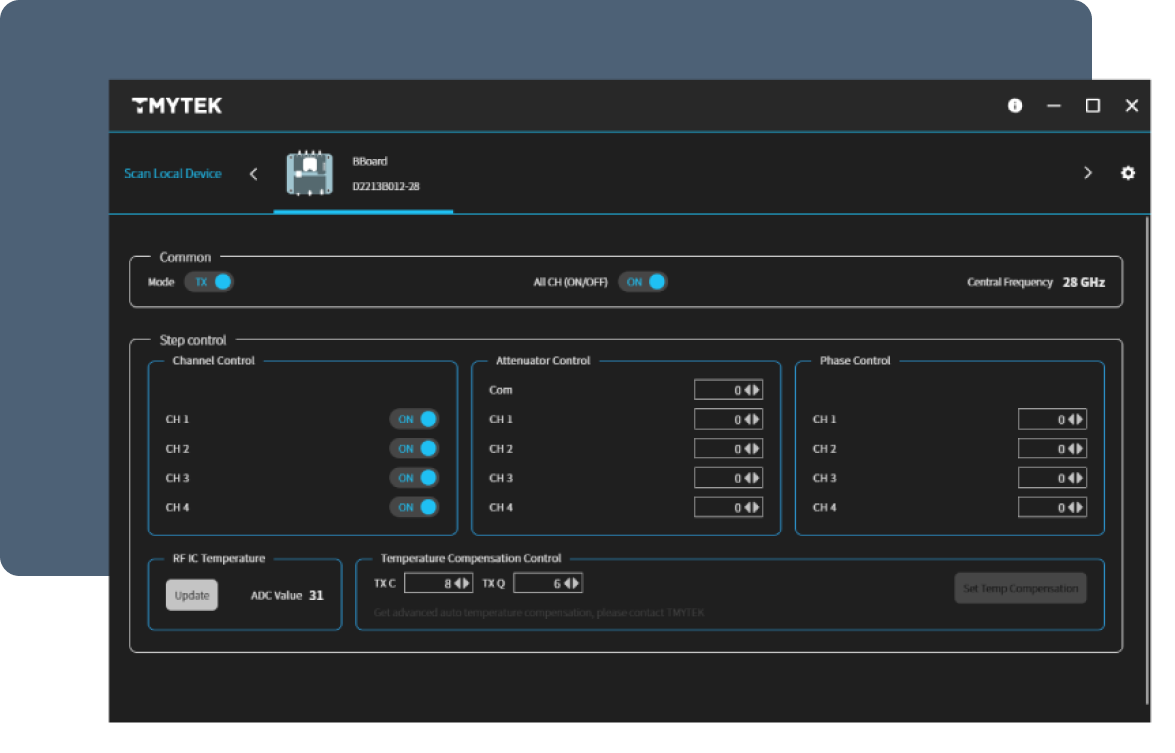

Intuitive GUI TMXLAB Kit (TLK) connects to the BBoard via the LAN port to control the phase and amplitude of each RF port to form the beams. An API is included and it is compatible with LabVIEW, MATLAB, Python, C#, C++, and other programming languages.!

GUI付きミリ波ビームフォーマー



直感的なGUIであるTMXLAB Kit(TLK)をLANポート経由でBBoardに接続し、各RFポートの位相と振幅を制御してビームを形成することが可能です。APIが付属しており、LabVIEW、Matlab、Python、C#、C++などのプログラミング言語と互換性を持っています。

その他の製品

製品仕様
ビームフォーマー
  1. 着脱式アンテナキット
  2. 位相・ゲインのキャリブレーション
  3. 温度補償
  4. SPIインターフェース
28 GHz / 39 GHz
16 RFポート
位相分解能:5度
ゲイン分解能:0.5 dB
28 GHz / 39 GHz
4 RFポート
位相分解能:5度
ゲイン分解能:0.5 dB
アップ/ダウンコンバーター
  1. 周波数コンバーター
  2. LO内蔵
  3. 優れたEVM性能
RF: 24 to 44 GHz
IF: 0.01 to 14 GHz
LO: 16 to 32 GHz
シングル/デュアルチャンネル
RF: 24 to 44 GHz
IF: 0.01 to 14 GHz
LO: 24 to 44 GHz
シングル/デュアルチャンネル
コンポーネント
25-31 GHz
20-45 GHz
n257, n260, n261
