BBox Lite FR3:
6G FR3 研究向け柔軟なビーム制御ソリューション
7-16 GHz RF フロントエンドと 7.125-8.3 GHz Phase 1 AA-Kit を搭載し、FR3 OTA、MIMO、ISAC 研究を強固にサポート。
BBox Lite FR3 とは
6G FR3 アナログ・ビームフォーマー
T/R スイッチ、PA、LNA、7 ビット位相調整器、および 7.125-8.3 GHz モジュール式アレイを統合し、6G アッパーミッドバンド研究に対応。
詳細はこちらBBox Lite FR3 が選ばれる理由
デュアル偏波制御

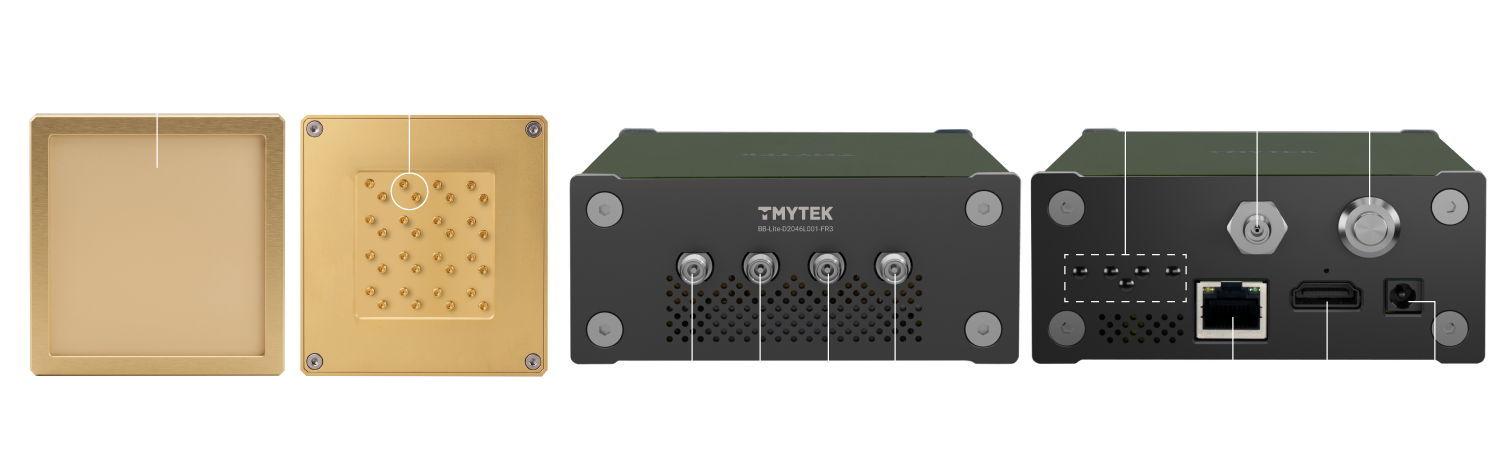

背面 32 箇所の SMPM コネクタにより、水平偏波（H）および垂直偏波（V）の完全独立制御を実現。
可変アクティブ・サブアレイ
RF チャンネルを 1 × 4（水平）、4 × 1（垂直）、または 2 × 2（クラスタ）のトポロジーへ容易にマッピング可能。
スケーラブル 4T4R MIMO
Ethernet / SPI ハブ経由で最大 4 台を並列接続し、4 × 4（16 エレメント）アクティブアレイ環境を構築可能。
高出力 RF 性能
最大 37.5 dBm の EIRP と 37.5 dB の Tx 最大利得を提供し、優れた OTA ダイナミックレンジを確保。
主な特長
6G FR3 アッパーミッドバンド対応
4 チャンネル高精度ビーム制御
柔軟なアレイ構成
モジュール式デュアル偏波アレイ
高速ビーム切替BBox Lite FR3 製品紹介
ビームフォーマー・系列比較
6G アンテナ設計者のための開発ツール
着脱可能な AA-Kit には 32 箇所の SMPM コネクタが露出しており、アンテナ技術者は付属のアレイを取り外して独自設計の 6G FR3 アンテナをビームフォーマー本体へ直接接続し、即座に OTA 検証を実施できます。
ハイライト
- 独立デュアル偏波制御：水平偏波（H）および垂直偏波（V）の完全独立制御。
- 3 種の柔軟なトポロジー：4 チャンネルの RF 経路を 1 × 4（水平）、4 × 1（垂直）、2 × 2（中央集約）へ切り替え可能。
7-16 GHz 帯に対応する RF フレキシビリティ
BBox Lite FR3 は、7-16 GHz RF フロントエンドと 7.125-8.3 GHz Phase 1 AA-Kit を組み合わせ、FR3 OTA 研究を実現。着脱可能なアンテナインターフェースにより互換性のあるアンテナ構成に対応し、幅広い無線通信研究のニーズをサポートします。
主要アプリケーション
- 6G FR3：ビームフォーミング、ISAC、および OTA 研究。
- X バンドレーダー & 衛星通信：互換アンテナ接続による広域無線研究。
完全な 6G FR3 エンドツーエンド開発環境の構築
BBox Lite FR3 は、TMYTEK のモジュール式 6G FR3 エコシステムにおけるアクティブ RF フロントエンドとして機能します。以下の構成要素を組み合わせることで、ベンチトップ研究環境を迅速に構築できます。
エコシステム構成要素
- ベースバンド & 信号処理：お使いの Sub-6 GHz SDR / USRP プラットフォーム。
- 周波数コンバーター（UD Box 0630）：Sub-6 GHz IF 信号と FR3 帯（7.125-8.4 GHz）との相互変換を実現。
- アクティブ・フロントエンド（BBox Lite FR3）：動的ビームスチアリングおよび 2 μs 未満の高速トリガー切替を提供。
- リフレクトアレイ（XRifle Dynamic RIS）：遮蔽物を迂回する反射経路を制御し、スマート電波環境（SRE）研究を強力に支援。
ソフトウェア完全対応 & 再学習コストゼロ
アルゴリズム検証を加速するため、TMYTEK ソフトウェアスイートに完全統合されています。
- GUI：直感的なビームスチアリング制御、各チャンネルの個別出力・位相制御、カスタムアンテナ設定に対応。
- API：Python、MATLAB、LabVIEW、C++、C# に標準対応。
6G FR3 アプリケーションシナリオ
チャネルモデリング
ゴールデンバンド（7.125-8.3 GHz）における 3GPP Rel-19 / 21 アッパーミッドバンドモデルを検証。
ISAC 研究
2 μs 未満の SPI トリガーにより、動的なレーダーセンシングおよびビーム追尾を実施。
マルチチャンネル MIMO
最大 4 台の連結により、4 × 4 アクティブアレイによる空間多重実験を実現。
衛星通信 & ミッドバンド
LEO 衛星通信 X バンドおよび将来の 7-16 GHz 無線イノベーションを探求。
